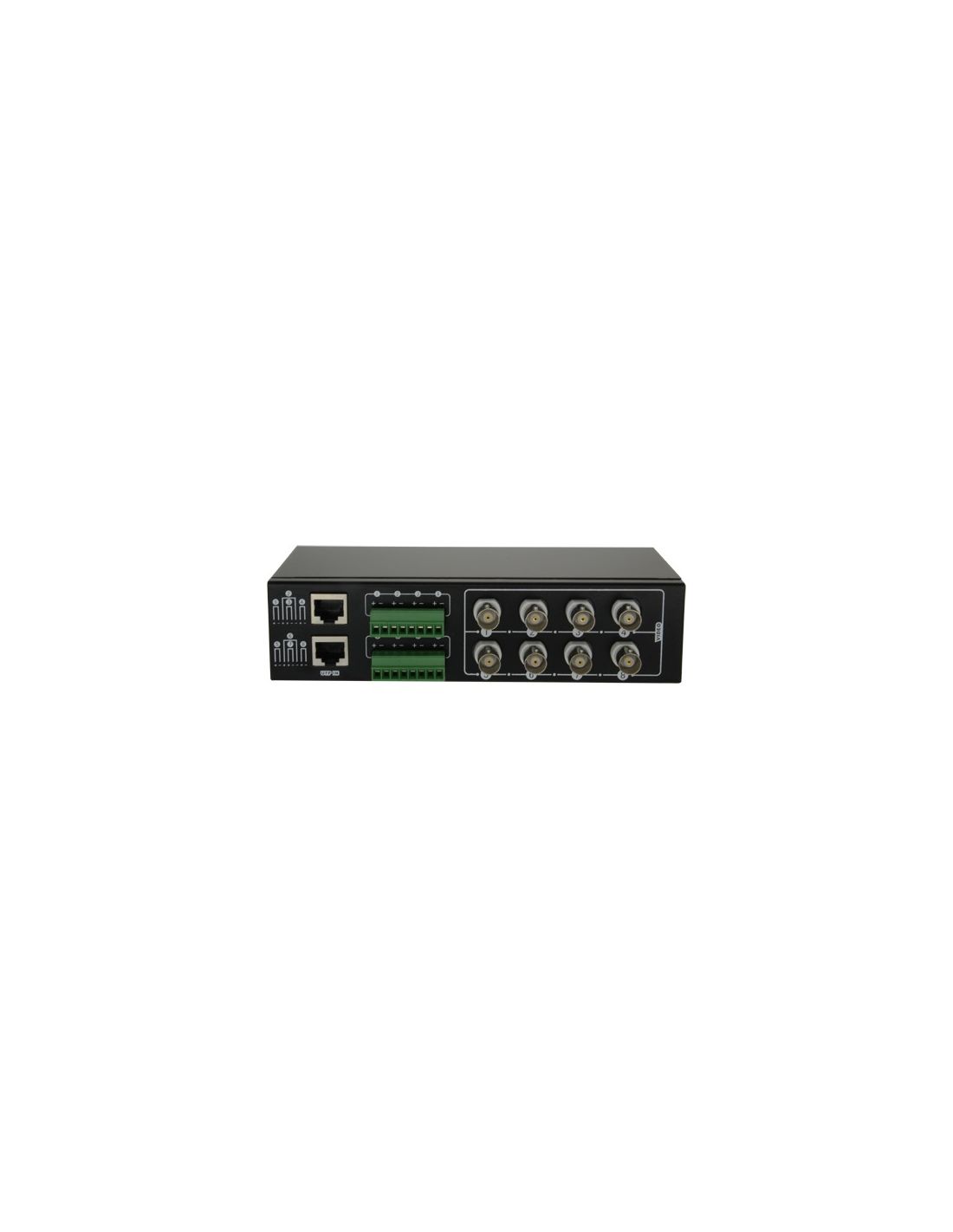

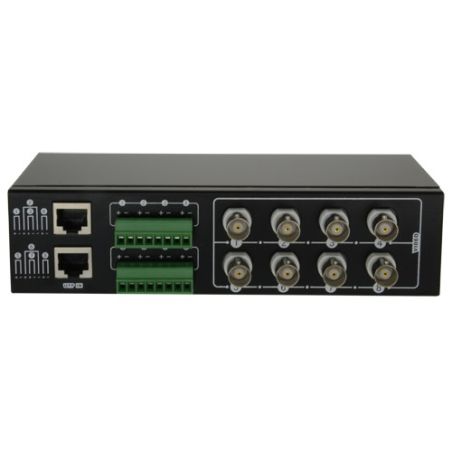

Transceptor pasivo de vídeo por par trenzado de 8 canales, optimizado para vídeo de alta definición HDTVI / HDCVI / AHD / CVBS. Puede funcionar como emisor o como receptor, y permite transmitir la señal de hasta cuatro cámaras de vídeo por un único cable UTP.
El adaptador tiene 8 conectores BNC, para conectar a un videograbador. Incluye 8 baluns individuales BA612P-HAC para conectar a cada cámara.
Por otra parte, dispone dos conectores para cable UTP, bien por dos RJ45 o bien por dos clemas de 4 contactos +/-, para la conexión del cable por hilos.
La longitud máxima entre el extremo que se conecta a la cámara y el extremo que se conecta a la salida de vídeo es deHDTVI 190/190/180 m (720p/1080p/5Mpx), HDCVI 440/230/230 m (720p/1080p/4Mpx) y AHD 320/250/200 m (720p/1080p/5Mpx).
| Entrada Tx / Salida Rx | 8 conectores BNC hembra para vídeo |
| Salida Tx / Entrada Rx | 2 conectores RJ45 o 8 conectores por clema para cable UTP CAT5 |
| Ancho de banda | DC hasta 42 MHz |
| Formato de vídeo | NTSC, PAL, SECAM |
| Impedancia | BNC 75 Ω, UTP 100 Ω |
| Distancia | HDTVI 190/190/180 m (720p/1080p/5Mpx), HDCVI 440/230/230 m (720p/1080p/4Mpx) y AHD 320/250/200 m (720p/1080p/5Mpx) |
| Alimentación | Pasivo (No requiere) |
| Dimensiones | 45 (Al) x 180 (An) x 85 (Fo) mm |
| Peso | 580 g |
